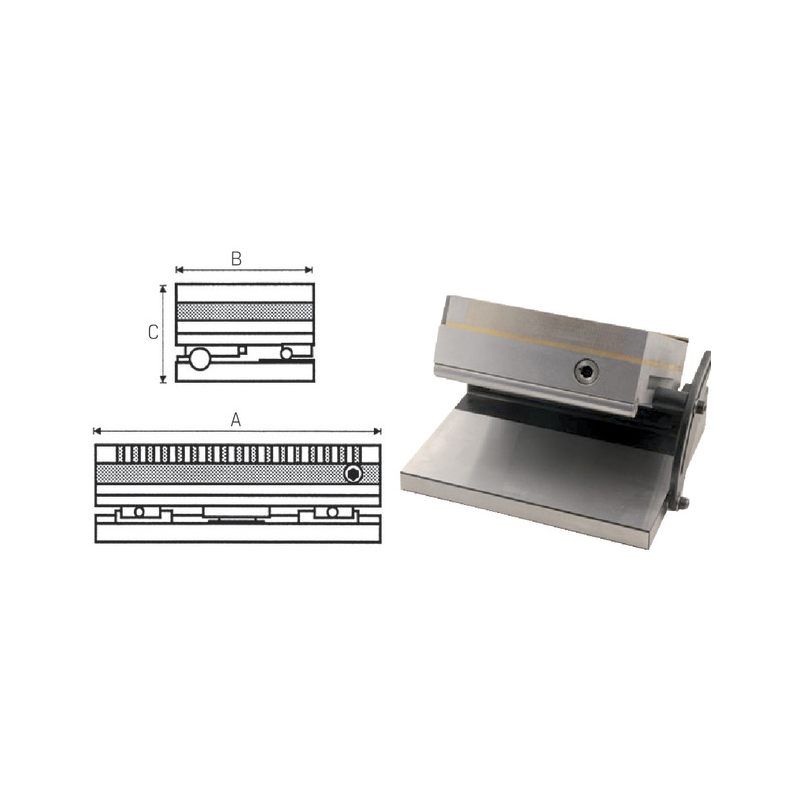

Sinustisch mit Magnet-Spannplatte
Abb.ä.
Artikel-Nr.: 288460 175X100
Artikel-Nr.: ST05201-175X100
1.768,- €
1.679,60 €
zzgl. MwSt. / pro Stück
Sie sparen:
88,40 €
(5%)
Produktbeschreibung
Ausführung:
- Schwenkung um die lange Achse
- Ganzstahlausführung mit Magnet-Spannplatte
- Grundkörper und Auflagenfläche 55-62 HRC gehärtet
- Schwenkung durch, unter Magnetplatte angebrachter, Klemmmechanik
- Winkelgenauigkeit ± 5 sec.
- Planparallelität ± 0,005/100 mm
- max. Haltekraft 70 N/cm²
- Magnetfeldhöhe ca. 8 mm
- Abnutzbarkeit Polplatte 5 mm
- Polteilung 1,8 mm
Verwendung:
- Schleifen, Erodieren oder Messen
- zum Bearbeiten und Messen von Präzisionsteilen in Winkellage
Hinweis:
Winkel werden mit Hilfe der Endmaße nach dem Sinusprinzip bis 45°
bestimmt.
Sinustabelle im Lieferumfang enthalten.
- Schwenkung um die lange Achse
- Ganzstahlausführung mit Magnet-Spannplatte
- Grundkörper und Auflagenfläche 55-62 HRC gehärtet
- Schwenkung durch, unter Magnetplatte angebrachter, Klemmmechanik
- Winkelgenauigkeit ± 5 sec.
- Planparallelität ± 0,005/100 mm
- max. Haltekraft 70 N/cm²
- Magnetfeldhöhe ca. 8 mm
- Abnutzbarkeit Polplatte 5 mm
- Polteilung 1,8 mm
Verwendung:
- Schleifen, Erodieren oder Messen
- zum Bearbeiten und Messen von Präzisionsteilen in Winkellage
Hinweis:
Winkel werden mit Hilfe der Endmaße nach dem Sinusprinzip bis 45°
bestimmt.
Sinustabelle im Lieferumfang enthalten.
Technische Daten
| Hersteller-Art.Nr.: | ST05201-175X100 |
| Länge mm: | 175 |
| Gewicht kg: | 10 |
| Zolltarifnummer: | 85051100 |
| Breite mm: | 100 |
| Höhe mm: | 117 |
| Marke: | - |
